Автоматизация нефтебазы: что автоматизируют и с чего начать

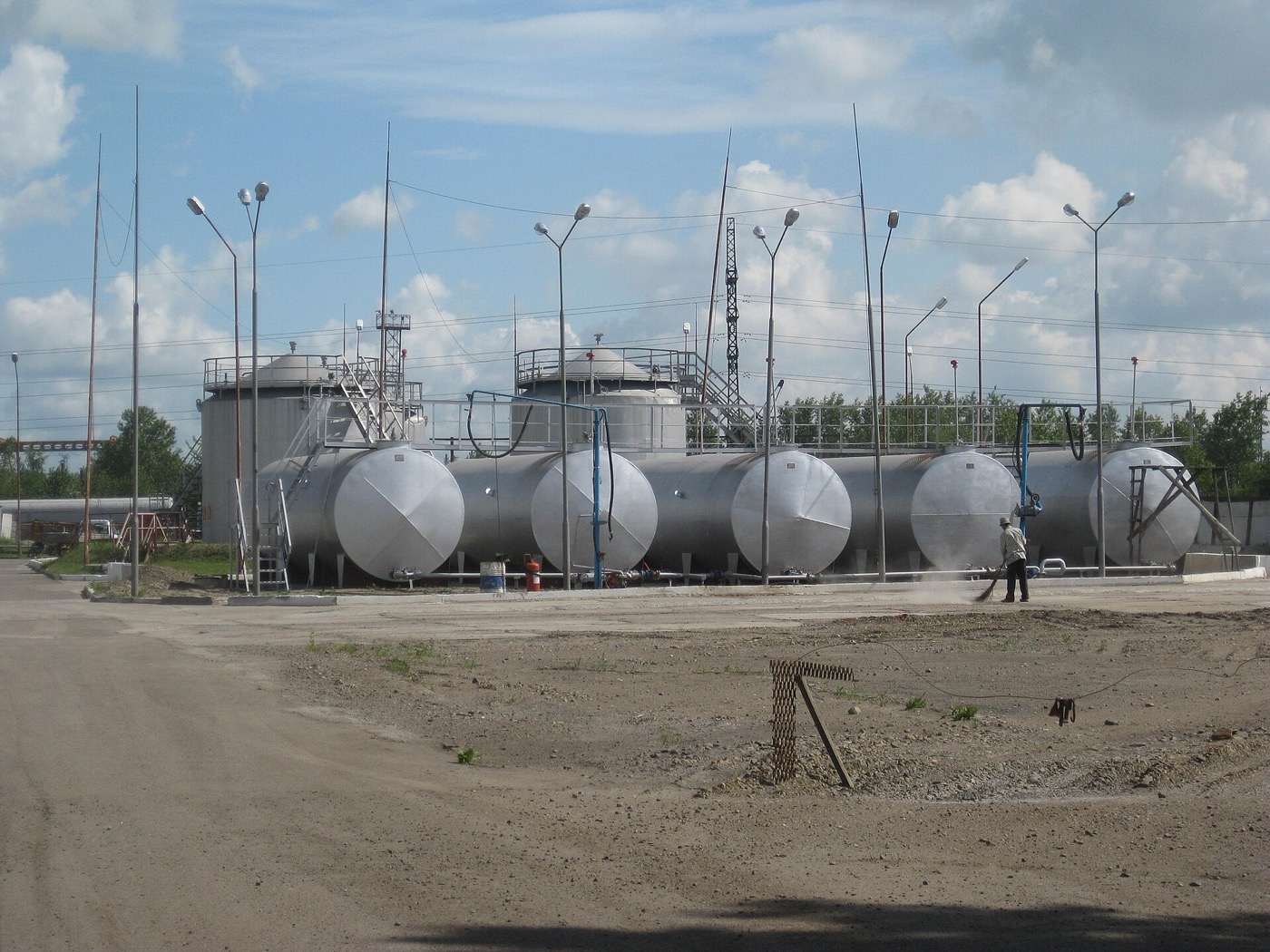

Резервуарный парк небольшой нефтебазы. Фото: Goldman Group, Wikimedia Commons, CC BY-SA 4.0

Нефтебаза отличается от заправки масштабом. Вместо трёх резервуаров по 25 кубов — парк на сотни и тысячи тонн, вместо бензовоза раз в два дня — железнодорожный маршрут и десятки машин в сутки на наливе. Расхождение в один процент здесь — не 200 литров, а целая цистерна. Разбираем, что входит в автоматизацию нефтебазы, какое оборудование для АЗС и нефтебаз общее, а какое нужно только базе, и с чего начать.

Что вообще автоматизируют

Классическая АСУ ТП нефтебазы, как её описывает НПФ «КРУГ», строится в три уровня: датчики и арматура внизу, контроллеры посередине, рабочие места операторов со SCADA наверху. Система управляет приёмом и выдачей на железнодорожных и автомобильных эстакадах, включает насосы, сама «собирает» маршрут топлива по задвижкам, держит противоаварийные защиты — загазованность, пожар, перелив резервуара — и ведёт коммерческий учёт массы принятого и отгруженного. Там же честно: на многих складах ГСМ всё это до сих пор делают вручную — отсюда лишний персонал, слабый учёт и ошибки «человеческого фактора».

Для владельца это раскладывается на пять блоков.

1. Приёмка: ж/д цистерны, бензовозы, трубопровод

Казахстанские правила промышленной безопасности для нефтебаз и АЗС требуют на сливоналивных операциях минимум двух рабочих (п. 210) и запрещают оставлять цистерны присоединёнными к наливным устройствам, когда слив не идёт (п. 209). Автоматизация приёмки — это когда количество считает прибор, а не накладная: массовый расходомер на сливной линии либо сверка по уровнемерам «до» и «после». Как это выглядит на одной машине, мы разбирали в статье о приёмке бензовоза.

2. Резервуарный парк: уровнемеры и остатки

Та же технология, что на АЗС, только зонды длиннее. «Струна+» для нефтебаз выпускается на диапазон от 150 до 18 000 мм с погрешностью ±2 мм по вертикальному резервуару, тянет до 24 резервуаров на один блок, кабель до операторной — до 1200 м, есть OPC для SCADA. ПМП-201 заявлен для нефтебаз: длина до 6000 мм, до восьми датчиков температуры, плотность и масса, взрывозащищённое исполнение. У Veeder-Root консоль TLS4B принимает до 6 зондов, TLS4 — 12 с расширением до 32, обе хранят данные минимум три года. О типах датчиков — в статье про уровнемер.

Одно «но»: те же правила требуют измерять базовую высоту резервуара ежегодно и прикладывать протокол к градуировочным таблицам (п. 41). Без свежих таблиц уровнемер точен в миллиметрах и врёт в тоннах.

3. Налив в автоцистерны: АСН

АСН-15 «Промприбора» выпускается для верхнего, нижнего и комбинированного налива, измеряет количество в единицах массы и объёма, плотность и температуру при отпуске и рассчитана на нефтебазы и мини-терминалы. Оператор задаёт дозу по заявке, система наливает, останавливается и передаёт цифры в учёт — водителю не о чем «договариваться» у стояка. Переполнение цистерн правила запрещают (п. 507), и в АСН это блокировка, а не инструкция.

4. Отгрузка и документы: СНТ, ЭСФ, паспорта качества

С 1 апреля 2023 года по нефтепродуктам обязательна СНТ в ИС ЭСФ через Виртуальный склад: получатель подтверждает её в течение 20 рабочих дней, на исправленную у поставщика три рабочих дня. При тридцати машинах в сутки руками не успеть, поэтому учёт нефтепродуктов на нефтебазе должен жить в одной базе с документами. Специализированная АСУ «Топаз-нефтебаза», например, ведёт отпуск по объёму и массе, сама формирует документы оприходования излишков и списания потерь и выгружает данные в 1С. Наш подход проще: учёт сразу в 1С — в модуле для АЗС СНТ и ЭСФ формируются из той же базы, что и продажи.

5. Безопасность

Перелив, загазованность, аварийная остановка насосов — в правилах это противоаварийная автоматическая защита (ПАЗ). В хорошей АСУ ТП защиты стоят в контроллере и срабатывают без оператора, в плохой — висят на стене инструкцией.

С чего начать: этапы по порядку

1. Уровнемеры и мониторинг остатков. Самый быстрый эффект: видно каждую тонну, недостача перестаёт быть «со слов». Наш FuelMon работает с Veeder-Root, «Струной+», ПМП, Fafnir и OPW — теми же приборами, что ставят на нефтебазах. По сути это тот же мониторинг топлива на АЗС, только зонды длиннее; полный список поддерживаемого оборудования — в отдельной статье.
2. Учёт в 1С. Приход, остатки, отгрузки, СНТ и ЭСФ в одной базе, сверка с уровнемерами. Если у базы есть свои заправки, та же 1С для АЗС ведёт и их — как это устроено, разбираем в статье «1С для нефтебазы и АЗС».
3. АСН на наливе. Коммерческий учёт при отпуске — там, где деньги уходят чаще всего.
4. Приборный учёт на приёмке. Расходомеры на ж/д и автосливе.
5. Полная АСУ ТП. Маршруты, насосы, ПАЗ — уже проект с обследованием и монтажом.

Что это значит для владельца

• Не начинайте с «большой АСУ ТП»: первые два этапа дают контроль остатков и документов за недели, а не за годы. Как выглядит такой поэтапный план внедрения для заправки — на отдельной странице.
• Уровнемеры — единый стандарт на базу и свои АЗС, чтобы не держать три разных сервиса.
• Градуировочные таблицы и поверка — до споров с поставщиком, а не после.
• Каждый литр должен считать прибор, а не человек, которого вы проверяете.

Автоматизация нефтебазы в такой последовательности окупается по этапам, а не «в конце проекта». Готового коробочного продукта «для нефтебазы» у нас нет — есть мониторинг резервуаров FuelMon и учёт в 1С, инструменты для первых двух этапов. Если у вас нефтебаза и вы думаете, с чего начать, опишите задачу в форме ниже: разберём вашу схему и честно скажем, что сделаем сами, а что лучше взять у производителей АСН.
