Какое оборудование подключается к FuelMon: уровнемеры, ТРК, контроллеры

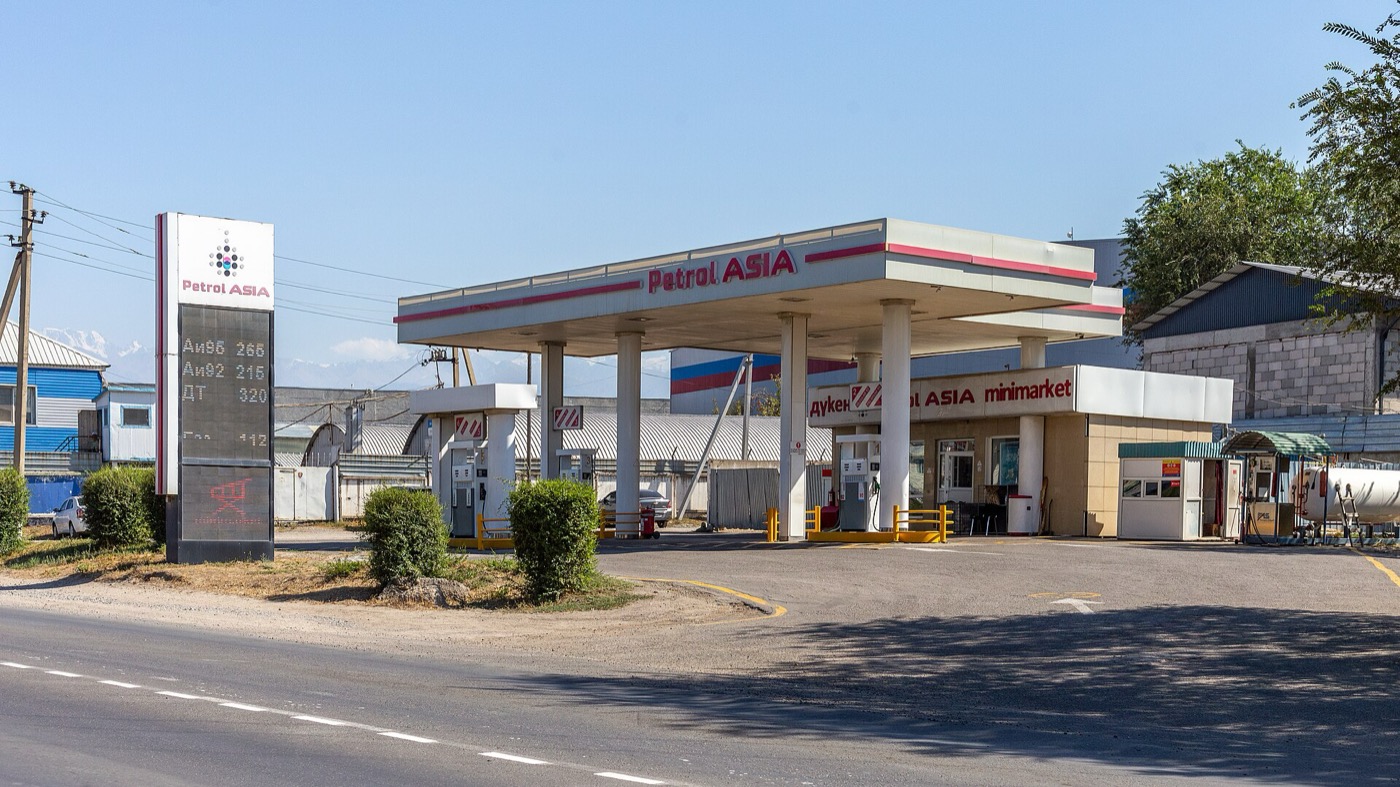

Типичная станция под Алматы: колонки, резервуары и операторская. Фото: Nikolai Bulykin, Wikimedia Commons, CC BY-SA 4.0

Первый вопрос перед подключением мониторинга топлива всегда один: «А с моим оборудованием это будет работать?» Ниже — уровнемеры, ТРК и контроллеры, с которыми мониторинг топлива FuelMon работает сейчас, и что делать, если вашей модели здесь нет.

Уровнемеры: Veeder-Root, «Струна+», ПМП и другие

Уровнемер АЗС — главный источник данных: уровень, температура и подтоварная вода в каждом резервуаре. Поддерживаем шесть систем, включая те, что владельцы чаще всего ищут по запросам «Струна уровнемер» и «ПМП уровнемер».

• Veeder-Root TLS (США). Консоль TLS-450PLUS обслуживает до 64 резервуаров, имеет Ethernet, RS-232, RS-485 и USB. Если у вас стоит Veeder Root, подключаем консоль как есть.
• «Струна+» (Россия, НТФ «Новинтех»). Уровнемер «Струна+» даёт погрешность по уровню ±1 мм, до 24 резервуаров на центральный блок, обмен по Modbus.
• ПМП (Россия, НПП «Сенсор»). Уровнемер ПМП-201 — уровень ±1 мм, длина от 500 до 6000 мм, RS-485 на расстояние до 1200 м, защита IP66.
• Fafnir VISY-X (Германия). Зонд VISY-Stick пишет уровень, температуру и воду, длина от 600 до 6000 мм, есть исполнения ATEX и IECEx.
• OPW (США). Магнитострикционный зонд 924B с разрешением по уровню 0,0127 мм, длины от 135 до 376 см.
• Start Italiana / ProGauge (Италия). Основана в 1993 году, в 2013-м вошла в Tokheim под именем ProGauge, с 2016-го — часть Dover Fueling Solutions.

Как выбирать уровнемер и почему без градуировки резервуара цифры спорные — в отдельной статье.

ТРК: от «Топаза» и «Нары» до Gilbarco и Tatsuno

Данные с колонок нужны для тарифа «Контроль»: без них не сверить продажи с уровнями и не поймать слив. Поддерживаем одиннадцать марок.

• «Топаз» — «Топаз-Электро» выпускает ТРК, устройства управления и ПО «Топаз-АЗС».
• «НАРА» — колонки производятся с 1947 года, выпущено более 1,5 млн ТРК; сегодня марка принадлежит «ЭДАН Инжиниринг».
• «Ливенка» — ООО «Ливенка» из Ливен Орловской области, производственное подразделение группы «Промприбор».
• «Шельф» — НПК «Шельф» делает оборудование для АЗС, АГЗС и АГНКС, более 800 ТРК в год.
• ADAST — чешский завод в Адамове, бренд на рынке с 1862 года.
• Gilbarco — работает с 1870 года, флагманская серия колонок Encore.
• Wayne и Tokheim — оба бренда входят в Dover Fueling Solutions вместе с ProGauge и OPW.
• Tatsuno — японская компания, выпустившая первую ТРК в Японии; для Европы колонки собирает завод в Бланско, Чехия.
• Censtar — Чжэнчжоу, Китай; по данным компании, 24 года подряд первое место в Китае по производству и продажам ТРК.
• Sanki — Beijing Sanki Petroleum Technology: ТРК, системы учёта топлива и уровнемеры.

Контроллеры ДОМС и «Топаз» или напрямую

К колонкам FuelMon подключается двумя способами. Первый — через контроллер ТРК, который уже стоит на станции: ДОМС (DOMS) или «Топаз». DOMS PSS 5000 поддерживает более 100 протоколов и установлен более чем на 80 000 станций в 70 странах; если он у вас есть, колонки трогать не придётся. Второй способ — напрямую к ТРК по её протоколу, когда контроллера нет. Как устроен контроллер ТРК и зачем он колонке — в отдельной статье.

Что такое контроллер FuelMon

Это промышленный мини-ПК. Он ставится на станции, опрашивает уровнемеры и ТРК и отправляет данные в облако. Контроллер входит в стоимость подключения — 180 000 ₸ единоразово вместе с монтажом, пусконаладкой и обучением персонала; точная сумма зависит от состава оборудования станции.

Как проходит подключение и что при обрыве связи

Обследуем станцию, подключаем контроллер к уровнемерам и ТРК, настраиваем облако и обучаем персонал. Станцию при этом не останавливаем. Как выглядит поэтапный план внедрения — от обследования до запуска, описано на отдельной странице.

Если пропал интернет, контроллер продолжает собирать данные локально, а после восстановления канала досылает их в облако — история остаётся полной. Об обрыве связи владельцу приходит алерт.

Тарифы

• «Мониторинг» — 20 000 ₸ в месяц за станцию. Базовый мониторинг топлива на АЗС: уровни, температура, подтоварная вода, остатки и приходы, алерты, доступ с телефона.
• «Контроль» — 35 000 ₸ в месяц за станцию. Полный контроль топлива АЗС: всё из «Мониторинга» плюс подключение ТРК и продажи, антифрод по сливам и недоливам, сменные отчёты и выгрузка в 1С для АЗС.
• Сетям от пяти АЗС — индивидуальные условия.

Что это значит для владельца АЗС

• Уровнемер уже стоит — Veeder Root, «Струна+», ПМП, Fafnir, OPW или ProGauge — менять его не нужно, подключаем как есть. Что ещё входит в оборудование для АЗС — от резервуара до кассы — в обзорной статье.
• Колонки из списка или есть контроллер ДОМС/«Топаз» — контроль топлива на АЗС со сверкой продаж и уровней доступен сразу на тарифе «Контроль». Как это ловит сливы, мы разбирали в статье о воровстве топлива.
• Модели нет в списке — спросите нас, добавим драйвер под неё.
• Интернет на трассе нестабильный — данные не теряются, контроллер дошлёт их сам.
