Уровнемер для АЗС: Veeder-Root, «Струна», ПМП — как выбрать

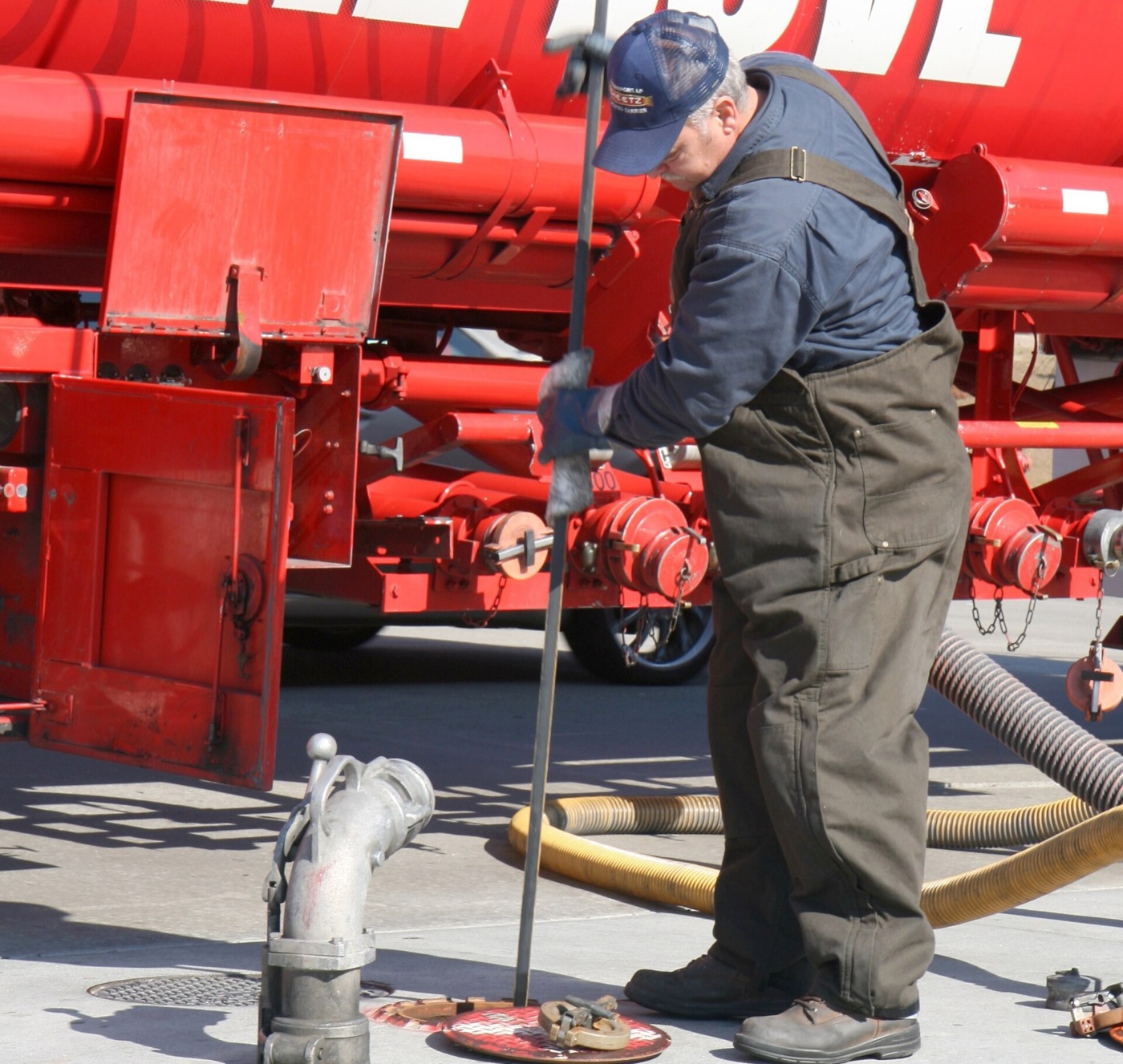

Замер метрштоком при приёмке топлива: так до сих пор работают многие станции. Фото: Ildar Sagdejev (Specious), Wikimedia Commons, CC BY-SA 4.0

Метршток показывает уровень раз в смену и только тому, кто его держит. Электронный — каждую минуту и всем, кому положено: оператору, владельцу и программе учёта; на его данных держится мониторинг топлива на АЗС. Разбираем, что он умеет, какие бывают датчики и чем отличаются системы, которые чаще всего ставят на АЗС в Казахстане и СНГ.

Что измеряет уровнемер

• Уровень топлива. По градуировочной таблице резервуара миллиметры превращаются в литры.
• Температуру. Топливо расширяется от тепла, поэтому объём приводят к стандартной температуре. Чтобы это работало, зонд несёт несколько датчиков по высоте: у OPW 924B их пять.
• Подтоварную воду. Второй поплавок на дне ловит слой воды: конденсат или «долитое» в бензовозе.
• Плотность. У части моделей есть третий поплавок: помогает считать массу и замечать подмену продукта.

Типы датчиков

• Магнитострикционные — стандарт для АЗС. В трубе из нержавейки натянут волновод, поплавок с магнитом «отмечает» уровень, электроника меряет время прохождения импульса. Так устроены Veeder-Root, Fafnir, OPW, ProGauge и ПМП.
• Ёмкостные — стержень работает как конденсатор, ёмкость меняется с уровнем. Дешевле, но показания зависят от свойств продукта: сменили марку — плывёт калибровка.
• Ультразвуковые и радарные — бесконтактные, ставятся сверху. Удобны для больших ёмкостей нефтебаз, а вот подтоварную воду в резервуаре АЗС они не видят.

Кто что предлагает

Veeder-Root (США). Консоль TLS-450PLUS обслуживает до 64 резервуаров, имеет Ethernet, RS-485 и USB, мобильное приложение и веб-интерфейс, а алгоритм CSLD непрерывно ищет утечки. Зонд Mag Plus измеряет уровень, температуру и воду и сертифицирован по стандартам EPA на обнаружение утечек 0,1 и 0,2 галлона в час.

Fafnir VISY-X (Германия). Зонд VISY-Stick пишет уровень продукта, температуру и уровень воды, выпускается на диапазон от 600 до 6000 мм, работает при температуре от −40 до +85 °C и предлагается в исполнениях с сертификацией ATEX и IECEx.

OPW (США). Зонд 924B даёт разрешение по уровню 0,0127 мм при линейности ±1 мм по всей длине, выпускается длиной от 135 до 376 см и подключается к консолям SiteSentinel.

Start Italiana / ProGauge (Италия). Компания основана в 1993 году, в 2013-м вошла в Tokheim и стала ProGauge, а с 2016 года входит в Dover Fueling Solutions. По данным дистрибьютора, стандартная точность зондов ±0,5 мм при разрешении 0,1 мм, связь по RS-485 или радиоканалу.

«Струна+» (Россия, НТФ «Новинтех»). Погрешность по уровню ±1 мм до 5 м, по воде ±2 мм, по плотности ±0,5 кг/м³, по температуре ±0,5 °C; до 24 резервуаров на центральный блок и до 64 каналов, данные по всем обновляются за три секунды. Протокол Modbus, межповерочный интервал четыре года, срок службы не меньше 12 лет.

ПМП-201 (Россия, НПП «Сенсор»). Уровнемер-плотномер: уровень ±1 мм, температура ±0,5 °C, плотность ±1 кг/м³, масса ±0,65 %; длина от 500 до 6000 мм, IP66, взрывозащищённое исполнение, интерфейс RS-485 до 1200 м.

Точность и поверка

Паспортные ±1 мм — это по высоте. В литрах всё решает геометрия: в горизонтальном резервуаре длиной 10 м и диаметром 2,5 м один миллиметр у середины — это около 25 литров. Отсюда два вывода. Первое: без свежей градуировочной таблицы даже лучший зонд врёт в литрах. Второе: уровнемер, по которому вы проводите приёмку бензовоза и считаете недостачу или недолив на АЗС, — средство измерений, ему нужна поверка. Сертификат для Казахстана и межповерочный интервал спрашивайте до покупки, а не после спора с поставщиком топлива.

Во что обходится

Уровнемер, как и любое другое оборудование для АЗС, считайте не по цене зонда, а комплектом: зонд на каждый резервуар, консоль или блок связи, монтаж (горловина, кабель во взрывозащищённой трубе, искробезопасные барьеры), градуировка резервуаров и поверка. Точные цифры зависят от станции, поэтому просите смету на весь комплект.

Отдельно — программа для АЗС, которая превратит миллиметры в контроль. Наш FuelMon работает со всеми перечисленными уровнемерами: подключение станции 180 000 ₸ разово, дальше от 20 000 ₸ в месяц. Как он ловит сливы по расхождению продаж и уровней, мы разбирали в статье о воровстве топлива.

Что это значит для владельца АЗС

• Уровнемеры уже стоят — не меняйте их, а подключите к мониторингу.
• Покупаете новые — берите магнитострикционный зонд с датчиком воды и температурой, длиной под ваш резервуар, во взрывозащищённом исполнении.
• Проверьте интерфейс (RS-485 или Ethernet) и открытый протокол: зонд должен разговаривать с кассой на 1С для АЗС и облаком, а не только со своим экраном.
• Сразу закажите градуировку резервуаров и поверку — иначе цифры красивые, но спорные.
• Сеть от пяти станций — выбирайте один стандарт на все АЗС, чтобы не держать три разных сервиса, и заложите подключение уровнемеров в поэтапный план внедрения.
