Мониторинг резервуаров нефтебазы: уровнемеры и контроль остатков в реальном времени

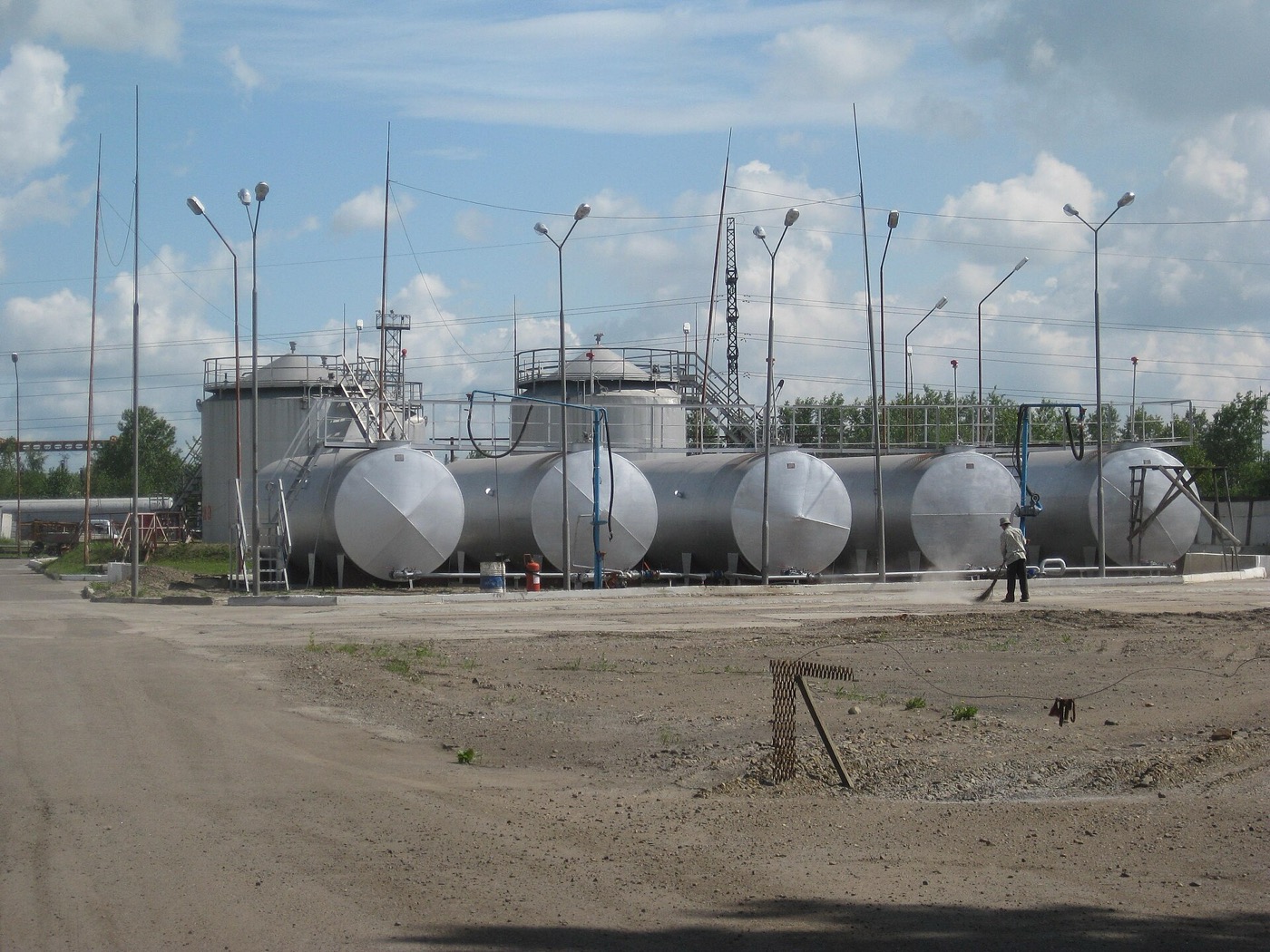

Резервуарный парк нефтебазы: вертикальные стальные резервуары и ряд горизонтальных ёмкостей. Фото: Goldman Group, Wikimedia Commons, CC BY-SA 4.0

На заправке резервуар закопан под площадкой, и в него опускают зонд длиной в несколько метров. На нефтебазе стоят РВС — вертикальные стальные резервуары, которые по стандартному ряду выпускают объёмом от 100 до 120 000 м³. Разница не только в размере: меняются и датчики, и требования к точности, и цена ошибки. Разбираем, как устроен мониторинг резервуаров нефтебазы и что из этого полезно сети АЗС.

Почему на РВС не ставят «заправочный» зонд

Один миллиметр уровня в резервуаре диаметром 20 метров — это 314 литров: площадь зеркала 314 м², умноженная на миллиметр. На АЗС тот же миллиметр стоит два-три десятка литров. Поэтому на нефтебазе требования к точности другие: для коммерческого учёта уровнемер проверяют по международной рекомендации OIML R85 и стандарту API MPMS 3.1B, а не по паспорту производителя.

Вторая причина — геометрия. Зонд для АЗС вроде ПМП-201 выпускается длиной до 6000 мм; для РВС высотой в 12–18 метров нужны другие решения.

Какие уровнемеры для резервуаров ставят на нефтебазах

Радарные. Стоят на крыше, измеряют бесконтактно, без движущихся частей. Rosemount 5900S даёт погрешность ±0,5 мм, сертифицирован по SIL 2 и SIL 3, а в одном корпусе может нести два независимых радара — для учёта и для защиты от перелива по API 2350. Micropilot NMR81 от Endress+Hauser работает на 80 ГГц с лучом 3°, меряет до 70 м (в поверенном для учёта режиме — до 50 м) с точностью до 0,5 мм и имеет одобрения NMi и PTB для коммерческого учёта.

Сервоуровнемеры. Поплавок-вытеснитель на проволоке опускается в продукт. Proservo NMS81 даёт ±0,4 мм на дистанции до 55 м и умеет то, чего радар не умеет: находит границу между топливом и подтоварной водой и снимает профиль плотности по высоте.

Магнитострикционные и поплавковые. «Струна+» выпускается в исполнении для РВС с диапазоном от 150 до 18 000 мм, погрешностью ±2 мм на резервуарах выше 5 м и до семи погружных плотномеров на один датчик. Консоли уровня АЗС вроде Veeder-Root TLS-450PLUS тянут до 64 резервуаров, но рассчитаны на подземные ёмкости станций.

Температура и подтоварная вода

В высоком резервуаре топливо расслаивается: у дна холоднее, у крыши теплее. Одна точка замера даёт неверный объём в приведённых литрах, поэтому на РВС ставят многоточечные датчики. Rosemount 2240S принимает до 16 точечных элементов, считает среднюю температуру столба с погрешностью ±0,05 °C и несёт встроенный датчик уровня воды. Вода на дне — это и коррозия, и «лишние» литры в накладной, так что её уровень должен быть в отчёте отдельной строкой.

Калибровочные таблицы: без них датчик бесполезен

Уровнемер даёт миллиметры, в литры их переводит градуировочная таблица резервуара. По методике градуировки таблица действует пять лет, а после капремонта или деформации стенок её надо переделать. Допустимая погрешность — 0,2 % для резервуаров 100–3000 м³, 0,15 % для 3–5 тыс. м³ и 0,1 % для 5–50 тыс. м³; для ёмкостей от 5000 м³ применяют геометрический метод. Считайте сами: 0,2 % от 3000 м³ — это 6000 литров, которые «гуляют» на законных основаниях. Просроченная таблица прибавляет к этому неизвестную величину.

Облако и алерты

Современная система измерения уровня в резервуарах живёт не на щите оператора, а в браузере. Tankvision NXA820 настраивается и работает через веб-браузер, собирает данные с 15 резервуаров, отдаёт их по Modbus и REST API и одобрен для коммерческого учёта по OIML R85. У Emerson за это отвечает TankMaster Mobile — остатки со смартфона. Алерты стандартные: перелив, падение уровня без отгрузки, рост воды, обрыв связи с датчиком.

Та же логика на АЗС и вся цепочка в одном окне

Контроль остатков нефтепродуктов на станции устроен так же, только в меньшем масштабе: мониторинг топлива на АЗС снимает те же уровень, температуру и воду, просто с зонда в подземной ёмкости. Наш FuelMon читает уровень, температуру и подтоварную воду с уровнемеров Veeder-Root TLS, «Струна+», ПМП, Fafnir VISY, OPW и Start Italiana, сверяет продажи ТРК с уровнями и шлёт алерты в реальном времени, а при обрыве связи продолжает работать. Как выбрать сам датчик уровня дизельного топлива в резервуарах станции, мы разбирали в статье об уровнемерах.

Сети со своей нефтебазой хотят большего: видеть остатки базы, бензовозы в пути и резервуары станций на одном экране. Тогда недостача при приёмке видна в момент слива, а не в конце месяца, и спор «база отгрузила — станция не получила» решается цифрами, а не словами. Показания уровнемеров при этом должны попадать не только на экран, но и в учёт: 1С для АЗС держит приходы топлива и остатки по резервуарам в одной базе с продажами, а как нефтебаза считает топливо в тоннах и списывает естественную убыль, мы разбирали в статье об учёте ГСМ на нефтебазе.

Что это значит для владельца

• Для РВС берите уровнемер с одобрением OIML R85 или API 3.1B — иначе по его данным нельзя вести коммерческий учёт.
• Радар — проще и надёжнее, сервоуровнемер — если важны вода и плотность. Многоточечная температура нужна в любом случае.
• Проверьте дату градуировочной таблицы каждого резервуара: старше пяти лет — переделать.
• Данные должны уходить в облако с алертами, а не оставаться на щите оператора.
• Планируя мониторинг сети, закладывайте одну систему на базу и станции, чтобы остатки всей цепочки сходились в одном окне.
• Уровнемеры и контроль остатков топлива — первый этап, с которого начинается автоматизация нефтебазы в целом; порядок шагов для станций смотрите в нашем разделе поэтапный план внедрения.
